Le joint homocinétique (CV) est un composant essentiel de la chaîne cinématique de pratiquement tous les véhicules modernes à traction avant et à transmission intégrale. Sa fonction principale est de transmettre le couple de la boîte-pont aux roues à une vitesse constante, quels que soient les mouvements de la suspension ou l’angle de braquage. Cependant, l’ensemble d’essieu CV comprend deux joints distincts — un joint intérieur et un joint extérieur — dont chacun remplit un rôle spécifique souvent mal compris. Cette méprise peut entraîner des diagnostics erronés, le remplacement inutile de pièces et une augmentation des temps d’immobilisation du véhicule. Il est primordial de comprendre la distinction fondamentale entre le rôle du joint intérieur dans l’articulation de la suspension et la fonction du joint extérieur dans la direction. Ce guide technique fournit un cadre clair pour identifier les points de défaillance spécifiques, comprendre les critères de qualité et optimiser l’approvisionnement afin d’assurer une fiabilité opérationnelle à long terme.

Points clés à retenir

• Rôles fonctionnels : les joints homocinétiques extérieurs facilitent les angles de braquage, tandis que les joints homocinétiques intérieurs compensent la course de la suspension (plongée).

• Indices de diagnostic : un cliquetis dans les virages indique généralement une défaillance du joint extérieur ; des vibrations lors de l’accélération indiquent une défaillance du joint intérieur.

• Priorité d’approvisionnement : l’intégrité du matériau (acier traité thermiquement) et la qualité du soufflet d’étanchéité sont les principaux facteurs déterminants du coût total de possession (TCO).

• Stratégie de remplacement : Évaluer le choix entre le remplacement du « joint » ou de « l’essieu complet » en fonction des coûts de main-d’œuvre et de l’âge du véhicule.

Anatomie fonctionnelle de l’essieu à joint homocinétique : rôles respectifs des joints intérieur et extérieur

Un arbre de transmission CV n’est pas une pièce unique et uniforme, mais un ensemble sophistiqué conçu pour résoudre un problème d’ingénierie complexe : transmettre une puissance ininterrompue à une roue qui se déplace constamment de haut en bas et d’un côté à l’autre. À chaque extrémité de l’arbre de transmission se trouve un joint homocinétique spécialisé, dont la conception diffère fondamentalement car leurs fonctions sont fondamentalement différentes.

Le joint homocinétique extérieur (fixe)

Le joint homocinétique extérieur relie l’arbre de transmission au moyeu de roue. Sa fonction principale est de permettre les angles extrêmes requis pour la direction. Il doit continuer à transmettre en douceur la totalité du couple moteur même lorsque les roues avant sont braquées fortement, parfois jusqu’à 45 voire 50 degrés. Pour y parvenir, il utilise généralement une conception de type « Rzeppa », qui se caractérise par une série de roulements à billes circulant dans des rainures entre une bague intérieure et une bague extérieure. Cette configuration permet une angulation importante tout en maintenant une vitesse de rotation constante. Il est considéré comme un joint « fixe », car il ne peut ni plonger ni modifier sa longueur.

Le joint homocinétique intérieur (à plongée)

Le joint homocinétique intérieur relie l’arbre de transmission à la boîte de vitesses ou au transaxle. Sa fonction principale est de compenser les variations de longueur effective de l’essieu lorsque la suspension se comprime et rebondit. Lorsque vous roulez sur une bosse, la roue se soulève et la distance entre la boîte-pont et le moyeu de roue se raccourcit. Ce joint doit pouvoir coulisser vers l’intérieur et vers l’extérieur — un mouvement appelé « plongement » — pour empêcher l’essieu de se bloquer. Parmi les conceptions courantes à cet effet, on trouve le joint « tripode », doté de trois rouleaux montés sur un tourillon, ou le joint à double décalage. Ces conceptions permettent un mouvement axial important avec un frottement minimal, garantissant ainsi que la suspension puisse fonctionner librement sans interrompre la transmission de la puissance.

La chaîne de transmission de puissance

Les joints intérieur et extérieur fonctionnent en parfaite harmonie pour former une chaîne de transmission de puissance sans rupture. Voici comment le système fonctionne :

1. La puissance est transmise de la boîte-pont vers le joint homocinétique intérieur.

2. Le joint intérieur permet à l’ensemble de l’essieu de se déplacer vers le haut et vers le bas avec la suspension, en s’enfonçant et en ressortant selon les besoins.

3. L’arbre de transmission rigide transfère cette force de rotation sur toute sa longueur.

4. Le joint homocinétique extérieur reçoit le couple et le transmet au moyeu de roue, tout en s’articulant à des angles élevés lorsque le conducteur braque le véhicule.

Cette coordination garantit une transmission de puissance fluide et fiable aux roues motrices dans toutes les conditions de conduite, qu’il s’agisse d’un demi-tour serré ou d’un passage sur un nid-de-poule sur l’autoroute.

Cadre de diagnostic : identification des défaillances par le bruit, les sensations et l’usure

Comme les joints intérieur et extérieur remplissent des fonctions différentes, ils présentent des symptômes distincts lorsqu’ils commencent à défaillir. Un diagnostic précis permet de gagner du temps et d’éviter le remplacement de composants en bon état. L’essentiel est d’associer le bruit ou la sensation spécifique au mouvement mécanique qui en est la cause.

Carte des symptômes pour le joint homocinétique externe

Le signe classique d’un joint extérieur défaillant est le cliquetis caractéristique lors des virages. Ce bruit est produit par les roulements à billes usés qui se déplacent dans des chemins de roulement piqués ou endommagés à l’intérieur du joint. À mesure que l’angle de braquage augmente, la pression sur ces zones usées s’intensifie, provoquant ce cliquetis. Un autre indicateur crucial est la présence de signes visuels de défaillance du soufflet de joint homocinétique. Le soufflet est une protection souple en caoutchouc ou en thermoplastique qui retient la graisse indispensable à l’intérieur et empêche les contaminants de pénétrer. Lorsqu’il se déchire, la rotation à grande vitesse de l’essieu projette la graisse vers l’extérieur, créant des traces révélatrices et privant le joint de lubrification.

Carte des symptômes du joint homocinétique intérieur

Une défaillance du joint homocinétique intérieur se manifeste de manière très différente. Le symptôme le plus courant est une vibration sous charge. À mesure que les composants internes (tels que les galets du tripode) s’usent, ils développent un jeu excessif. Lors de l’accélération, un couple est appliqué, et ce jeu provoque une oscillation de l’essieu, créant une secousse souvent confondue avec un problème d’équilibrage des pneus. Cependant, contrairement à un problème de pneu, cette vibration est directement liée à l’action sur l’accélérateur. Un bruit sourd lors d’un changement de sens (de la marche avant à la marche arrière) est un autre indice fort, indiquant une usure importante et un jeu au sein du mécanisme de plongée.

Critères d’inspection visuelle

Une inspection manuelle constitue la dernière étape pour confirmer le diagnostic. Lors de la vérification d’un essieu :

• Vérifiez le type de jeu : un léger mouvement de va-et-vient (jeu latéral) est normal pour le joint intérieur ; il s’agit de sa fonction de plongeon. En revanche, tout mouvement de haut en bas ou d’un côté à l’autre (jeu radial) dans l’un ou l’autre des joints indique une usure excessive.

• Évaluez l'état des soufflets : inspectez soigneusement les soufflets à la recherche de tout signe de détérioration. Recherchez des fissures dues à la pourriture sèche, des déchirures ou des colliers de serrage desserrés. Pressez doucement le soufflet ; il doit être souple au toucher, et non cassant.

• Recherchez l’indicateur de « graisse laiteuse » : si vous constatez qu’un soufflet est déchiré, examinez la graisse exposée. Si elle semble laiteuse, grise ou aqueuse, cela signifie que de l’eau a contaminé le lubrifiant. Cette contamination accélère considérablement l’usure et garantit que le joint est endommagé à l’intérieur.

Normes techniques : qu’est-ce qui définit un joint homocinétique de haute qualité ?

Tous les joints homocinétiques du marché des pièces de rechange ne se valent pas. La durée de vie et la fiabilité d’un joint de remplacement sont directement liées à la science des matériaux, à la précision de fabrication et à la qualité de ses composants. Comprendre ces normes d’ingénierie aide à trouver des pièces qui offrent une valeur à long terme plutôt que des solutions à court terme.

Métallurgie et traitement thermique

Les composants essentiels d’un joint homocinétique — la cage, les bagues de roulement et les roulements à billes — sont soumis à d’énormes forces de torsion et de choc. Leur durabilité dépend avant tout du choix de l’acier.

• Spécifications des matériaux : les joints haut de gamme sont généralement fabriqués à partir d’alliages d’acier à haute teneur en carbone, tels que le 55# (ou AISI 1055) ou l’acier au chrome (40Cr). Ces matériaux offrent un excellent équilibre entre ténacité et dureté.

• Traitement thermique : la matière première seule ne suffit pas. Les surfaces des bagues et des billes doivent subir un processus précis de trempe par induction. Cela permet de créer une couche externe (couche de surface) ultra-durcie pour résister à l’usure, tandis que le cœur interne reste légèrement plus tendre (et plus résistant) afin d’absorber les chocs sans se fracturer. Une profondeur de trempe insuffisante est l’une des principales causes de défaillance prématurée, entraînant des piqûres et des accrocs sur les surfaces de contact.

Usinage de précision

Le bon fonctionnement d’un joint homocinétique dépend de l’interaction parfaite de ses pièces internes. Les canaux dans lesquels circulent les billes, appelés chemins de roulement ou pistes de roulement, doivent être usinés selon des tolérances extrêmement strictes. Toute imperfection, surface rugueuse ou écart par rapport à la géométrie spécifiée créera des frottements, générera un excès de chaleur et provoquera un grippage lors de l’articulation. Cette précision garantit une transmission fluide et efficace du couple, minimisant ainsi l’usure et maximisant la durée de vie opérationnelle du joint.

Le rôle crucial du soufflet et de la graisse

On peut affirmer que la cause la plus fréquente de défaillance d’un joint homocinétique n’est pas l’acier lui-même, mais la défaillance du soufflet qui le protège. Le soufflet et la graisse qu’il contient forment un micro-environnement essentiel.

• Matériau du soufflet : les soufflets sont généralement fabriqués en néoprène ou en élastomères thermoplastiques (TPE). Le néoprène est un caoutchouc synthétique durable, mais un TPE de haute qualité offre souvent une résistance supérieure aux températures extrêmes, à l’ozone et à l’abrasion physique, ce qui se traduit par une durée de vie plus longue en termes de fatigue de flexion.

• Spécifications de la graisse : la graisse n’est pas un produit générique. Il doit s’agir d’un lubrifiant résistant aux hautes températures et aux hautes pressions, généralement enrichi en bisulfure de molybdène (MoS₂). Cet additif forme un film protecteur qui empêche le contact métal contre métal sous la pression extrême (EP) générée à l’intérieur du joint, en particulier lors de virages serrés et d’accélérations brusques.

Logique de décision : remplacement d’un seul joint ou remplacement complet de l’essieu

Lorsqu’un joint homocinétique tombe en panne, l’atelier de réparation ou le propriétaire du véhicule est confronté à une décision cruciale : remplacer uniquement le joint défectueux ou installer un essieu complet neuf ? Le bon choix dépend d’une analyse logique du coût, du risque et de l’état du véhicule.

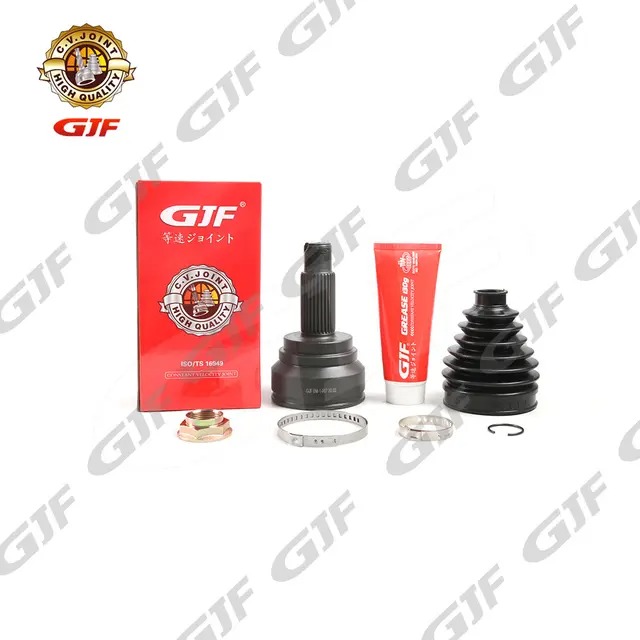

Arguments économiques en faveur du remplacement de composants

Le remplacement du seul joint homocinétique intérieur ou extérieur défectueux peut constituer une solution économique dans certains cas. Cette approche est particulièrement viable lorsque :

• Le véhicule présente un kilométrage relativement faible et qu’il est confirmé que l’autre joint ainsi que la barre d’essieu sont en excellent état.

• La défaillance a clairement été causée par un soufflet récemment endommagé, ce qui signifie que le joint lui-même n’a peut-être pas subi d’usure importante.

• Vous conservez un arbre d’essieu d’origine (OE) de haute qualité, qui peut s’avérer supérieur à certains arbres du marché des pièces de rechange.

Le principal avantage réside dans un coût initial de pièce moins élevé. Toutefois, il convient de mettre cela en balance avec la main-d’œuvre. Le remplacement d’un seul joint est une opération plus complexe et plus longue que le remplacement d’un essieu complet, ce qui peut entraîner une augmentation des frais de main-d’œuvre.

Arguments en faveur du remplacement complet de l’essieu

Dans la plupart des cas, en particulier sur les véhicules ayant un kilométrage élevé, le remplacement de l’ensemble de l’essieu constitue la stratégie la plus prudente. Cette approche offre plusieurs avantages :

1. Réduction des risques : si un joint a cédé en raison de son âge et de l’usure, l’autre est probablement en fin de vie. Le remplacement complet de l’essieu permet d’éviter une « défaillance en cascade », où l’on répare le joint extérieur aujourd’hui pour voir le joint intérieur tomber en panne six mois plus tard.

2. Simplification de l’installation : le remplacement d’un essieu complet est plus rapide et plus facile que le démontage, le nettoyage et le remontage d’un essieu sur le véhicule. Cela réduit les coûts de main-d’œuvre et minimise le risque d’erreurs d’installation.

3. Réduction des retours : un nouvel ensemble comprend deux joints neufs et deux soufflets neufs, ce qui remet effectivement à zéro le compteur d’usure et offre une plus grande tranquillité d’esprit tant au client qu’au garage.

Facteurs influant sur le coût total de possession (TCO)

La décision finale doit être guidée par le coût total de possession (TCO). Bien qu’un simple kit de joints soit moins cher, un essieu complet haut de gamme offre souvent une meilleure valeur à long terme. Le coût initial plus élevé est souvent compensé par une réduction du temps de main-d’œuvre et la quasi-élimination du risque de défaillance récurrente. Investir dans un composant de qualité permet de minimiser les coûts élevés liés aux temps d’immobilisation des véhicules et aux réparations répétées.

Stratégie d’approvisionnement : évaluer un fournisseur de joints homocinétiques

Pour les ateliers de réparation, les gestionnaires de flottes et les distributeurs, le choix du bon fournisseur de pièces est aussi important que le diagnostic lui-même. L’évaluation d’un fournisseur potentiel de joints homocinétiques ne doit pas se limiter au prix, mais doit se concentrer sur des indicateurs de qualité, de constance et de fiabilité.

Certifications de fabrication

Recherchez des fournisseurs qui adhèrent à des systèmes de gestion de la qualité reconnus à l’échelle internationale. Des certifications telles que l’IATF 16949 (la norme mondiale de l’industrie automobile) et l’ISO 9001 témoignent d’un engagement en faveur du contrôle des processus, de la traçabilité et de l’amélioration continue. Il ne s’agit pas simplement de morceaux de papier ; elles sont le reflet d’un environnement de fabrication rigoureux.

Protocoles d’essai

Un fabricant réputé effectuera des essais rigoureux pour valider les performances et la durabilité de ses produits. Voici les principaux protocoles à demander :

• Essai de résistance à la torsion : mesure le couple maximal que le raccord peut supporter avant rupture.

• Analyse du cycle de vie en fatigue : simule des milliers de miles de conduite sous diverses charges et selon différents angles afin de déterminer la durée de vie prévue du joint.

• Essais environnementaux : ils comprennent des procédures telles que des essais de résistance à l’ozone pour les soufflets, afin d’éviter toute fissuration prématurée, et des essais au brouillard salin pour garantir la résistance à la corrosion des composants métalliques.

Fiabilité du fournisseur

Au-delà du produit lui-même, les pratiques commerciales du fournisseur sont essentielles. Tenez compte des facteurs suivants :

• Éventail de produits : le fournisseur propose-t-il une large gamme de pièces adaptées aux véhicules américains, asiatiques et européens ? Cela vous garantit de pouvoir vous approvisionner en pièces pour tous les véhicules que vous entretenez.

• Assistance en matière de garantie : une garantie solide reflète la confiance du fournisseur dans la qualité de ses produits et constitue une sécurité en cas de défauts.

• Documentation technique : l’accès à des guides d’installation clairs, à des spécifications et à une assistance technique peut s’avérer inestimable pour garantir une réparation correcte et efficace.

Conclusion

Les joints homocinétiques intérieur et extérieur, bien qu’appartenant au même essieu, sont conçus pour répondre à des contraintes mécaniques totalement distinctes. Le joint extérieur gère les angles dynamiques de la direction, tandis que le joint intérieur absorbe le mouvement constant de la suspension. Reconnaître leurs symptômes de défaillance spécifiques — un cliquetis dans les virages pour le joint extérieur, des vibrations à l’accélération pour le joint intérieur — est la base d’une réparation efficace et précise. Cette rigueur diagnostique évite le remplacement inutile de pièces encore en état de marche. En fin de compte, que l’on opte pour le remplacement d’un seul joint ou de l’essieu complet, la décision doit privilégier la fiabilité à long terme. Privilégiez les composants fabriqués à partir de matériaux de qualité supérieure et provenant d’un fournisseur capable de garantir leur qualité, car c’est la stratégie la plus efficace pour minimiser le coût total et maximiser la disponibilité du véhicule.

FAQ

Q : Puis-je rouler avec un joint homocinétique qui claque ?

R : Ce n’est pas recommandé. Un joint homocinétique qui claque est le signe d’une usure importante. Même s’il ne cède pas immédiatement, continuer à rouler augmente le risque que le joint se brise complètement. Cela peut entraîner une perte totale de puissance au niveau de cette roue et potentiellement provoquer le détachement de l’arbre d’essieu, ce qui constitue un grave danger pour la sécurité. Il est préférable de le faire inspecter et réparer dès que possible.

Q : Pourquoi les joints homocinétiques intérieurs tombent-ils moins souvent en panne que les joints extérieurs ?

R : Les joints homocinétiques extérieurs tombent généralement plus souvent en panne pour deux raisons principales. Premièrement, ils fonctionnent à des angles bien plus extrêmes en raison de la direction, ce qui génère davantage de contraintes et d’usure. Deuxièmement, leur position exposée rend leurs soufflets de protection plus vulnérables aux dommages causés par les débris de la route. Le joint intérieur est mieux protégé et s’articule sur une amplitude de mouvement plus réduite, ce qui lui confère une durée de vie moyenne plus longue.

Q : Faut-il remplacer les joints homocinétiques par paires ?

R : Contrairement aux plaquettes de frein, il n’est pas obligatoire de remplacer les joints homocinétiques par paires. Vous pouvez remplacer uniquement le côté défectueux. Cependant, sur un véhicule ayant un kilométrage élevé, il est souvent judicieux de considérer que si un côté est usé, l’autre ne tardera sans doute pas à l’être. Les remplacer tous les deux en même temps peut constituer une bonne stratégie d’entretien préventif pour éviter une réparation future.

Q : Quelle est la durée de vie moyenne d’un joint homocinétique haut de gamme ?

R : La durée de vie d’un joint homocinétique de haute qualité peut varier considérablement, mais elle se situe généralement entre 80 000 et 120 000 miles, voire plus. Le facteur le plus déterminant est l’intégrité du soufflet de la joint homocinétique. Tant que le soufflet reste étanche et que la joint est correctement lubrifiée, les composants internes peuvent durer très longtemps. Des conditions de conduite difficiles, des soufflets déchirés et des pièces de rechange de mauvaise qualité réduiront considérablement cette durée de vie.
