Vous êtes-vous déjà demandé ce qui permet aux roues de votre véhicule de tourner sans à-coups ? L'arbre de transmission joue un rôle crucial dans la transmission de la puissance du moteur aux roues. Mais que se passe-t-il lorsque sa longueur n'est pas adaptée ? Dans cet article, nous allons examiner l’importance de la longueur de l’arbre de transmission et son impact sur les performances de votre véhicule. Vous découvrirez pourquoi il est essentiel de connaître la longueur standard pour l’entretien, le remplacement et même la personnalisation.

Quelle est la longueur standard d’un arbre de transmission ?

L'arbre de transmission est un élément essentiel de la chaîne cinématique de votre véhicule. Il transmet la puissance de rotation du moteur aux roues, permettant ainsi au véhicule de se déplacer. Que votre voiture soit à traction arrière, à traction avant ou à transmission intégrale, l'arbre de transmission garantit que la puissance du moteur est transmise efficacement aux roues. La longueur d’un arbre de transmission n’est pas universelle. Elle dépend de divers facteurs tels que la marque, le modèle, l’empattement et la configuration de la transmission du véhicule. Par exemple, les véhicules à propulsion arrière nécessitent généralement des arbres de transmission plus longs, car le moteur et la boîte de vitesses se trouvent à l’avant, tandis que les roues motrices sont à l’arrière. Les véhicules à traction avant, en revanche, utilisent des arbres de transmission plus courts ou des demi-essieux à joints homocinétiques. La longueur de l’arbre de transmission a un impact significatif sur l’efficacité et la fiabilité de la transmission. Un arbre de transmission trop court ou trop long peut provoquer un déséquilibre, entraînant des vibrations et même une usure accrue des roulements et des joints universels. Une longueur correcte garantit une transmission de la puissance en douceur et sans contrainte inutile, ce qui permet au véhicule de fonctionner efficacement et évite une défaillance prématurée des composants.

Facteurs influençant la longueur d’un arbre de transmission

Conception et configuration du véhicule

La conception d’un véhicule joue un rôle majeur dans la détermination de la longueur de son arbre de transmission. Par exemple, les véhicules à propulsion arrière nécessitent généralement un arbre de transmission plus long, car le moteur et la boîte de vitesses sont situés à l’avant, tandis que les roues motrices se trouvent à l’arrière. À l’inverse, les voitures à traction avant sont équipées d’un arbre de transmission plus court, puisque le moteur et les roues motrices se trouvent tous deux à l’avant.

Montage de l’arbre de transmission
La manière dont l’arbre de transmission est monté influe également sur sa longueur. Sur de nombreux véhicules, les composants de la chaîne cinématique — tels que la boîte de vitesses et le différentiel — sont disposés de manière spécifique afin d’assurer un transfert de puissance fluide. Ces configurations peuvent entraîner des longueurs d’arbre de transmission différentes, même entre des modèles d’une même marque.

Empattement

L'empattement — c'est-à-dire la distance entre les essieux avant et arrière — a une incidence directe sur la longueur de l'arbre de transmission. Un véhicule doté d'un empattement plus long nécessite généralement un arbre de transmission plus long pour couvrir la distance accrue entre le moteur et le différentiel arrière. Les empattements plus courts, courants sur les voitures compactes, utilisent généralement des arbres de transmission plus courts.

Type de transmission

Les différents types de transmission influent également sur la longueur de l'arbre de transmission :

• Propulsion arrière (RWD) : un seul arbre de transmission, plus long, relie la boîte de vitesses à l’essieu arrière.

• Traction avant (FWD) : ces véhicules utilisent souvent des arbres à joint homocinétique (CV) à la place d’un arbre de transmission traditionnel. La longueur des arbres de transmission dans les véhicules à traction avant est nettement plus courte.

• Transmission intégrale (AWD) / Quatre roues motrices (4WD) : ces systèmes peuvent utiliser plusieurs arbres de transmission, chacun de longueur variable, en fonction de la configuration de la transmission.

Configuration de la suspension et des essieux

Le type de suspension et la conception des essieux peuvent modifier la façon dont l’arbre de transmission s’intègre dans le véhicule. Par exemple, les véhicules équipés de suspensions indépendantes peuvent nécessiter un arbre de transmission plus souple pour s’adapter aux mouvements de la suspension, tandis que ceux dotés d’essieux rigides peuvent être équipés d’arbres de transmission plus rigides. Ces facteurs influencent la longueur de l’arbre de transmission et la nécessité de composants supplémentaires tels que des arbres télescopiques.

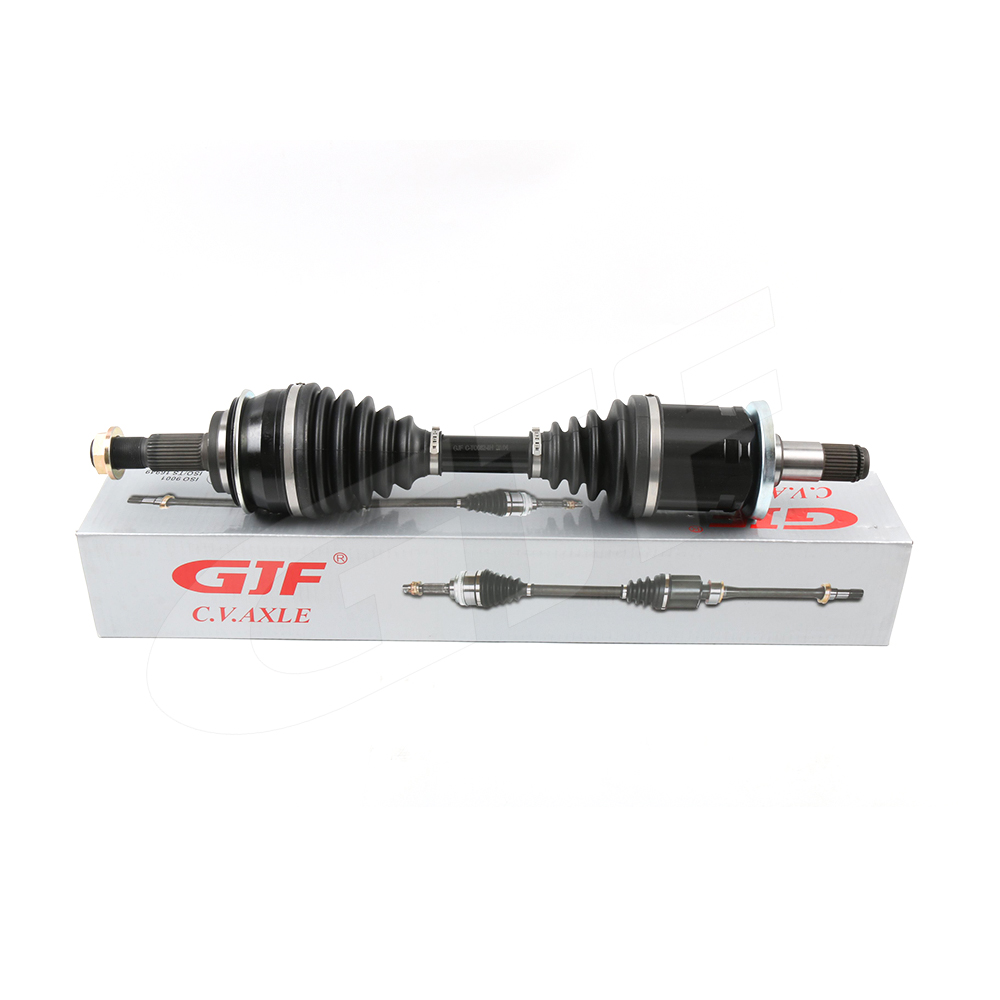

Longueurs types des arbres de transmission pour différents types de véhicules

Quelles sont les longueurs typiques des arbres de transmission ?

La longueur des arbres de transmission varie en fonction du type de transmission.

• Propulsion arrière (RWD) : généralement entre 45 et 50 pouces, mais peut être plus longue selon la taille du véhicule.

• Traction avant (FWD) : généralement plus courtes, car la puissance est transmise aux roues avant.

• Traction intégrale (AWD) : ces véhicules nécessitent des arbres de transmission plus longs, en particulier les modèles dotés de systèmes de suspension complexes. La longueur de l'arbre de transmission dépend également de la conception du véhicule et de la configuration de la transmission.

Véhicules à propulsion arrière (RWD)

Sur les véhicules à traction arrière, l’arbre de transmission doit généralement parcourir une plus grande distance, car le moteur et la boîte de vitesses sont situés à l’avant tandis que les roues motrices se trouvent à l’arrière. Pour ces véhicules, la longueur de l’arbre de transmission varie généralement entre 45 et 50 pouces.
Exemples :

• Chevrolet Silverado : environ 45 à 46 pouces

• Ford Mustang : environ 46 à 47 pouces
  Ces longueurs peuvent varier en fonction de l’empattement et des configurations spécifiques au modèle.

Véhicules à traction avant (FWD)

Les véhicules à traction avant utilisent un système différent de celui des véhicules à propulsion arrière (RWD). Au lieu d’un arbre de transmission traditionnel, les véhicules à traction avant s’appuient généralement sur des demi-essieux à joint homocinétique pour transmettre la puissance aux roues. Comme le moteur et les roues se trouvent tous deux à l’avant, ces véhicules nécessitent des arbres beaucoup plus courts.

Pourquoi des arbres de transmission plus courts ?

La proximité du moteur et de la boîte de vitesses par rapport aux roues motrices réduit la distance à parcourir, ce qui rend les arbres à joint homocinétique plus efficaces et plus faciles à mettre en œuvre.

Véhicules à traction intégrale (AWD) et à quatre roues motrices (4WD)

Les véhicules à traction intégrale (AWD) et à quatre roues motrices (4WD) utilisent plusieurs arbres de transmission pour transmettre la puissance aux quatre roues. La longueur de ces arbres dépend de la configuration de la transmission, l’arbre de transmission arrière étant généralement plus long que l’avant. La longueur de l’arbre de transmission central dans les systèmes AWD peut également varier en fonction de la conception du véhicule.

Variations de longueur :

• AWD : ces systèmes comportent souvent un arbre de transmission avant plus court et un arbre arrière plus long, en particulier sur les SUV et les crossovers.

• 4x4 : pour les véhicules tout-terrain ou les camions lourds, les arbres de transmission peuvent être encore plus longs afin de supporter un couple plus élevé et de s'adapter à des modifications telles que les kits de rehausse.

Véhicules de performance et sur mesure

Les véhicules modifiés ou construits sur mesure nécessitent souvent des longueurs d’arbres de transmission spécifiques pour s’adapter à leur conception unique. Les voitures de sport ou les véhicules tout-terrain peuvent avoir besoin d’arbres de transmission de longueur sur mesure pour garantir un transfert de puissance optimal.

Personnalisation et modifications :

• Kits de rehausse : lorsque les véhicules sont rehaussés, la distance entre les composants de la transmission augmente, ce qui nécessite souvent un arbre de transmission plus long.

• Améliorations des performances : des arbres de transmission sur mesure peuvent être nécessaires pour une puissance ou un couple plus élevé, garantissant ainsi la durabilité et une transmission efficace de la puissance.

• Arbres de transmission sur mesure : les fabricants et distributeurs peuvent concevoir des arbres de transmission adaptés aux besoins spécifiques d’un véhicule, garantissant ainsi un ajustement et un fonctionnement parfaits.

Pour les voitures américaines

Les véhicules de fabrication américaine, tels que les pick-ups et les SUV, sont généralement équipés d’arbres de transmission mesurant entre 45 et 50 pouces pour les modèles à traction arrière. Pour les véhicules plus imposants, comme les pick-ups pleine grandeur, la longueur de l’arbre de transmission peut être supérieure afin de compenser la distance accrue entre la boîte de vitesses et le différentiel arrière.

Exemples :

• Chevrolet Silverado : environ 45 à 46 pouces

• Ford F-150 : environ 47 à 48 pouces

Pour les distributeurs

Les distributeurs proposent souvent une gamme d’arbres de transmission adaptés à différents types de véhicules et configurations. Des longueurs sur mesure sont disponibles pour des applications spécialisées telles que la course, le tout-terrain ou les véhicules de haute performance. Lors du choix d’un arbre de transmission auprès d’un distributeur, il est important de préciser la marque, le modèle et la configuration de la transmission exacts.

Pour les voitures japonaises

Les voitures japonaises, en particulier celles de marques telles que Toyota, Honda et Nissan, sont souvent équipées d’arbres de transmission plus courts que leurs homologues américaines. Ces véhicules sont généralement plus légers et ont des empattements plus courts, ce qui se traduit par une conception d’arbre de transmission plus compacte.

Exemples :

• Toyota Camry : environ 42 à 45 pouces

• Honda Civic : environ 40 à 44 pouces

Problèmes courants liés à une longueur d'arbre de transmission inadaptée

Vibrations et déséquilibre

Lorsqu’un arbre de transmission est trop long ou trop court, cela peut provoquer des vibrations indésirables dans votre véhicule. Ces vibrations proviennent généralement d’un déséquilibre de la chaîne cinématique, qui peut se faire sentir au niveau du volant, du plancher ou des sièges. Si l’arbre de transmission n’est pas correctement équilibré, le déséquilibre s’aggravera avec le temps, entraînant l’usure d’autres composants.

Le rôle de l’équilibrage
Un équilibrage correct de l’arbre de transmission est essentiel pour préserver l’intégrité de la chaîne cinématique. S’il n’est pas équilibré, cela peut entraîner une sollicitation inégale des roulements et des joints, pouvant provoquer une défaillance prématurée.

Contraintes sur les roulements et les joints universels

Une longueur incorrecte de l’arbre de transmission peut exercer une contrainte supplémentaire sur les roulements et les joints universels, entraînant une usure prématurée. Si l’arbre de transmission est trop long, cela peut forcer les joints universels à adopter des angles inconfortables, ce qui peut accélérer leur usure. S’il est trop court, cela peut entraîner un désalignement, conduisant à des problèmes similaires. La défaillance de l’une ou l’autre de ces pièces peut entraîner des réparations coûteuses et des conditions de conduite dangereuses. Des contrôles réguliers de l’arbre de transmission et des joints universels permettent de détecter les problèmes à un stade précoce.

Vitesses critiques et vrillement

Chaque arbre de transmission possède une vitesse critique, c'est-à-dire la vitesse à laquelle l'arbre commence à vibrer de manière incontrôlable, ou à « tourbillonner ». Si l'arbre de transmission fonctionne à cette vitesse ou à une vitesse proche, cela peut causer de graves dommages à la chaîne cinématique.

Éviter les vitesses
critiques Il est essentiel de concevoir l’arbre de transmission de manière à ce qu’il reste en dessous de sa vitesse critique pour prévenir toute défaillance. Lors de sa conception, les ingénieurs prennent en compte des facteurs tels que la longueur, le poids et le matériau de l’arbre de transmission afin de garantir son fonctionnement en douceur à toutes les vitesses et d’éviter des problèmes tels que le vrillage.

Comment la longueur de l’arbre de transmission influe sur les performances du véhicule

Couple et transmission de puissance

La longueur d’un arbre de transmission influe directement sur la capacité d’un véhicule à transmettre efficacement le couple. Un arbre de transmission plus long peut entraîner davantage de flexion et de résistance, ce qui réduit son efficacité à transférer la puissance du moteur vers les roues. À l’inverse, un arbre de transmission plus court a une distance moindre à parcourir, ce qui se traduit par une transmission de la puissance plus fluide et plus rapide.

Rendement
Lorsque l’arbre de transmission est de la bonne longueur, la puissance est transmise efficacement, ce qui réduit les pertes au niveau de la chaîne cinématique. Si la longueur n’est pas adaptée, davantage d’énergie est perdue, ce qui entraîne une baisse des performances globales du véhicule.

Tenue de route et stabilité

La longueur de l’arbre de transmission joue également un rôle clé dans la maniabilité et la stabilité du véhicule, en particulier sur les véhicules hautes performances ou tout-terrain. Un arbre de transmission plus long peut avoir un impact sur la façon dont un véhicule négocie les virages serrés ou roule à grande vitesse. Pour les véhicules hautes performances, la précision de la longueur de l’arbre de transmission contribue à garantir la stabilité dans les virages et lors des accélérations.

Dans les véhicules
tout-terrain Pour les véhicules tout-terrain, une longueur d’arbre de transmission adaptée permet de mieux gérer les contraintes accrues liées aux terrains accidentés, garantissant ainsi une meilleure stabilité et une meilleure traction.

Rendement énergétique

La longueur et le poids de l’arbre de transmission ont une incidence directe sur le rendement énergétique. Un arbre de transmission plus lourd ou plus long nécessite davantage d’énergie pour tourner, ce qui entraîne une consommation de carburant plus élevée. Sur les petites voitures, où le rendement énergétique est une priorité, la longueur de l’arbre de transmission est généralement optimisée pour réduire le poids et améliorer l’économie de carburant.

Réduction
du couple La réduction finale du rapport de transmission dans le différentiel diminue le couple transmis par l’arbre de transmission, ce qui contribue à améliorer le rendement énergétique. Cette réduction garantit que l’arbre de transmission fonctionne dans une plage optimale, minimisant ainsi les pertes d’énergie inutiles.

Arbres de transmission sur mesure pour applications spéciales

Améliorations des performances

Les voitures hautes performances nécessitent souvent des arbres de transmission sur mesure pour supporter une puissance et un couple accrus. Les arbres de transmission de série ne sont pas toujours conçus pour supporter les contraintes supplémentaires générées par des moteurs surpuissants ou des transmissions modifiées. Les arbres de transmission sur mesure sont conçus pour répondre à ces exigences, garantissant une transmission de puissance en douceur et préservant la stabilité de la chaîne cinématique.

Choix
des matériaux Le matériau utilisé pour les arbres de transmission sur mesure joue un rôle essentiel dans les performances. L’acier est couramment utilisé pour sa durabilité, tandis que l’aluminium offre un poids réduit pour une meilleure vitesse et un meilleur rendement énergétique. La fibre de carbone est un choix de plus en plus populaire pour les applications hautes performances, alliant légèreté et résistance exceptionnelle.

Véhicules tout-terrain

Les véhicules tout-terrain sont soumis à des conditions difficiles ; leurs arbres de transmission doivent donc être plus résistants et plus souples. Des modifications telles que les kits de rehausse et les pneus plus larges peuvent modifier la longueur et la configuration requises de l’arbre de transmission.

Impact des pneus plus larges et des rehaussements
Les pneus plus larges augmentent la distance entre les composants de la transmission, ce qui nécessite un arbre de transmission plus long pour maintenir un alignement correct et une transmission optimale de la puissance. Les kits de rehaussement élèvent également le véhicule, ce qui affecte l’angle de l’arbre de transmission et peut nécessiter une solution sur mesure.

Arbres de transmission en deux parties pour les grandes longueurs

Pour les véhicules nécessitant des arbres de transmission plus longs, on utilise souvent des modèles en deux parties. Ceux-ci permettent de gérer la longueur accrue et de réduire les vibrations, rendant ainsi le transfert de puissance plus fluide. Cette conception offre également une meilleure durabilité et de meilleures performances dans des conditions extrêmes.

Arbres
télescopiques Les arbres télescopiques constituent une autre solution pour les arbres de transmission longs. Ils sont conçus pour s’adapter aux variations de longueur liées aux mouvements de la suspension, garantissant ainsi un transfert de puissance constant, même en cas de conduite sur terrain accidenté ou lorsque le véhicule est relevé ou abaissé.

Comment choisir l’arbre de transmission adapté à votre véhicule

Consulter le constructeur

Lors du choix d’un arbre de transmission, il est important de consulter le manuel de votre véhicule ou de contacter le constructeur pour connaître les spécifications recommandées. Le manuel indiquera la longueur exacte d’arbre de transmission requise pour des performances et un alignement optimaux. Cela vous garantit de choisir la bonne pièce, préservant ainsi l’efficacité et la sécurité du véhicule.

Pourquoi est-ce important
? Les recommandations du constructeur sont basées sur la conception spécifique de votre véhicule. Choisir un arbre de transmission conforme aux normes du constructeur permet d’éviter des problèmes tels que des vibrations, des déséquilibres ou des contraintes excessives sur d’autres composants.

Arbres de transmission du marché secondaire

Les arbres de transmission du marché secondaire offrent davantage d’options de personnalisation, mais il est essentiel de choisir le bon modèle. Assurez-vous que l’arbre de transmission du marché secondaire est compatible avec les spécifications de votre véhicule, telles que le type de transmission, l’empattement et l’utilisation prévue (par exemple, performances, tout-terrain).

Considérations relatives à la compatibilité

• Type de véhicule : assurez-vous que l’arbre de transmission correspond à la configuration spécifique de votre véhicule (par exemple, propulsion arrière, traction avant, transmission intégrale).

• Matériau : choisissez un matériau en fonction de vos besoins, que vous recherchiez la résistance, la légèreté ou la résistance à la corrosion.

• Longueur et alignement : assurez-vous toujours que l’arbre de transmission est de la bonne longueur pour éviter des problèmes tels que des vibrations ou un désalignement.

Signes courants indiquant qu’il faut remplacer l’arbre de transmission

Avec le temps, votre arbre de transmission peut s'user ou s'abîmer. Voici quelques signes courants indiquant qu'il est peut-être temps de le remplacer :

• Vibrations : si vous ressentez des vibrations inhabituelles au niveau du volant ou du plancher, votre arbre de transmission est peut-être déséquilibré ou endommagé.

• Bruits inhabituels : des grincements ou des claquements lors des accélérations ou des décélérations peuvent indiquer une défaillance du joint universel ou d’un roulement.

• Défaillance
  des amortisseurs et des roulements : si les amortisseurs ou les roulements sont usés, ils peuvent nuire au bon fonctionnement de l’arbre de transmission, voire entraîner sa défaillance. Soyez à l’écoute de bruits anormaux et inspectez les composants pour détecter toute trace d’usure. Si ces pièces présentent des signes de défaillance, il est temps de remplacer l’arbre de transmission afin de garantir une conduite sûre et des performances optimales du véhicule.




Conclusion

Résumé des points clés

La longueur d’un arbre de transmission dépend de la conception du véhicule, du type de transmission et de l’empattement. Une mesure précise et un remplacement adéquat sont essentiels pour maintenir les performances.

Conseils finaux pour l’entretien de l’arbre de transmission

Vérifiez régulièrement l’usure de l’arbre de transmission, équilibrez-le correctement et optez pour des pièces de rechange de qualité. Évitez les problèmes courants en veillant à une installation correcte et en effectuant un entretien régulier.

Foire aux questions (FAQ)

Q : La longueur de l'arbre de transmission a-t-elle une incidence sur l'accélération de la voiture ?

R : Oui, un arbre de transmission plus long peut entraîner une perte de puissance due à une flexion et une résistance accrues, ce qui réduit légèrement l'accélération.

Q : Quelle est la longueur standard d'un arbre de transmission sur les voitures américaines ?

R : La longueur standard varie généralement entre 45 et 46 pouces, mais elle dépend de la marque et du modèle du véhicule.

Q : Un arbre de transmission peut-il être trop long ou trop court ?

R : Oui, une longueur inadaptée peut entraîner des vibrations, des déséquilibres et une usure excessive des roulements et des joints universels.

Q : Comment savoir si je dois remplacer mon arbre de transmission ?

R : Parmi les signes, on peut citer les vibrations, les bruits inhabituels et l'usure de composants tels que les joints universels ou les roulements.
