Vous êtes-vous déjà demandé comment votre voiture avance lorsque vous appuyez sur la pédale d'accélérateur ? L'arbre de transmission est l'élément clé qui permet ce transfert de puissance. Également appelé « arbre de propulsion », « chaîne cinématique » ou « arbre de transmission », il joue un rôle crucial dans la transmission du couple du moteur aux roues. Dans cet article, nous allons découvrir ce qu’est un arbre de transmission, comment il fonctionne et pourquoi il est essentiel pour les performances du véhicule.

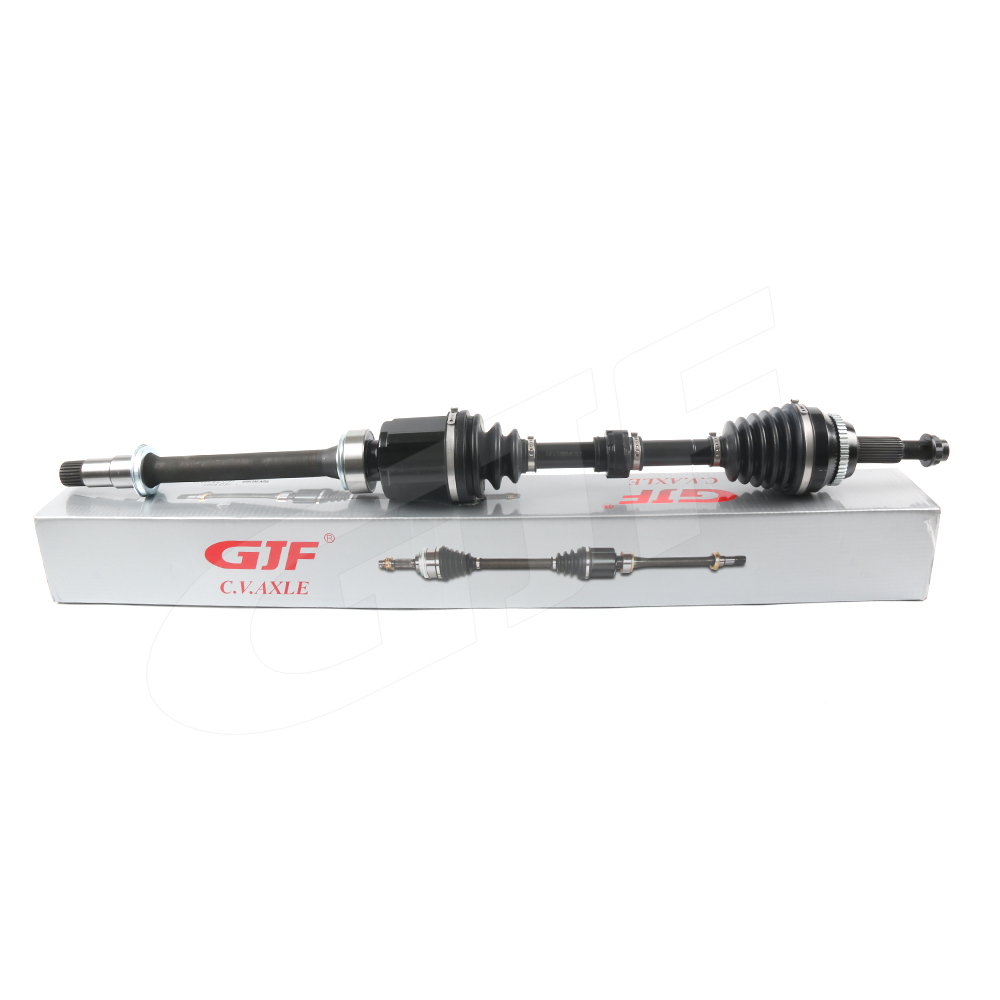

Section 1 : Comprendre l’arbre de transmission

À quoi sert un arbre de transmission ?

L'arbre de transmission est indispensable pour transmettre la puissance du moteur de votre véhicule à ses roues. Lorsque vous accélérez, le moteur génère une puissance de rotation qui est transférée aux roues via l'arbre de transmission. Ce processus permet au véhicule de se déplacer, en entraînant les roues avant et arrière selon le type de véhicule. L’arbre de transmission est relié au moteur par un joint universel (joint en U). Cette liaison flexible permet de maintenir la transmission de la puissance même lorsque le véhicule se déplace et tourne, en s’adaptant à différents angles sans interrompre la transmission de la puissance.

Pourquoi l’arbre de transmission est-il important ?

L’arbre de transmission garantit un déplacement fluide et régulier du véhicule. Il permet une accélération adéquate et améliore les performances globales. Sans lui, le véhicule ne serait pas en mesure de transférer efficacement la puissance du moteur aux roues, ce qui affecterait à la fois la vitesse et la stabilité. Il est essentiel au bon fonctionnement du véhicule, en particulier dans diverses conditions de conduite, notamment lors des accélérations, des freinages ou dans les montées.

Quels sont les différents types d’arbres de transmission ?

Arbre monobloc

Un arbre monobloc, comme son nom l’indique, est un arbre continu, sans rupture. Généralement fabriqué en acier ou en aluminium, il est simple et économique pour de nombreux véhicules.

• Avantages : léger et facile à entretenir.

• Inconvénients : il peut s'avérer trop court pour les gros véhicules présentant une grande distance entre le moteur et l'essieu arrière.

Arbre en deux ou trois parties

Ce type d’arbre de transmission est couramment utilisé sur les gros véhicules ou les 4x4, où la distance entre le moteur et l’essieu arrière est trop grande pour un arbre monobloc. Il est divisé en deux ou trois parties reliées par des joints.

• Avantages : réduit les contraintes sur les composants et permet une meilleure tenue de route sur les terrains accidentés.

• Inconvénients : plus complexe, il nécessite davantage d’entretien et peut s’avérer plus coûteux.

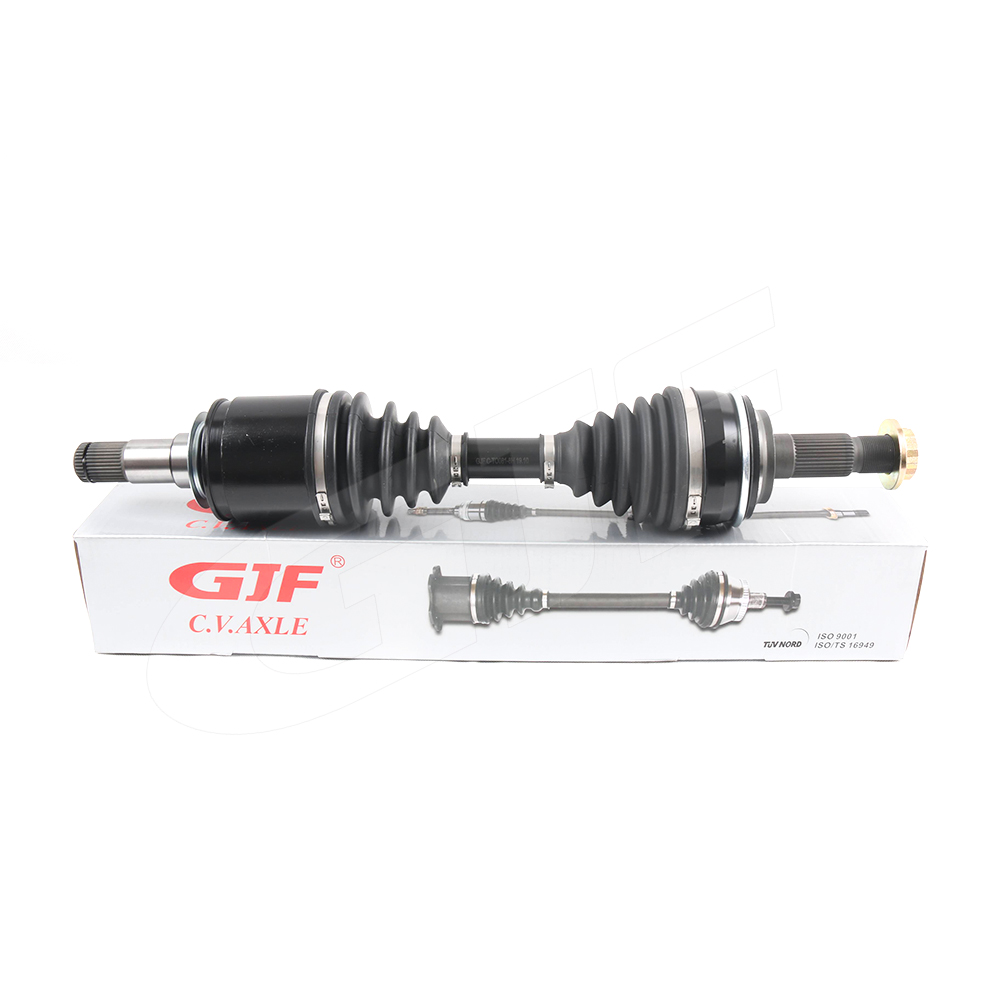

Arbre de transmission à traction avant

Sur les véhicules à traction avant (FWD), l’arbre de transmission est conçu pour transmettre la puissance aux roues avant. Ce type d’arbre utilise des joints homocinétiques (CV), qui permettent une rotation fluide même à des angles prononcés, garantissant ainsi une transmission efficace de la puissance dans les virages.

• Différence principale : les arbres de transmission des véhicules à traction avant sont généralement plus courts et plus compacts que ceux des véhicules à traction arrière ou à quatre roues motrices.

Section 2 : Composants d'un arbre de transmission

Quelles sont les pièces principales d’un arbre de transmission ?

L'arbre de transmission est composé de plusieurs éléments importants qui fonctionnent ensemble pour transmettre la puissance en douceur du moteur aux roues. Voici les pièces principales :

Joints universels (joints en U)

Les joints universels sont essentiels pour relier l'arbre de transmission à d'autres composants tels que le différentiel. Ils permettent à l'arbre de transmission de fléchir lorsque le véhicule se déplace, s'adaptant ainsi aux changements d'angle, notamment lors du franchissement de bosses ou dans les virages.

• Rôle : permettre à l’arbre de transmission de tourner selon différents angles.

• Emplacement : situés aux deux extrémités de l'arbre de transmission.

Soufflets d’arbre de transmission

Ces soufflets en caoutchouc protègent les joints universels de la saleté, de l'eau et d'autres débris. Ils contribuent à maintenir la lubrification à l'intérieur des joints, prévenant ainsi leur usure. Sans ces soufflets, les joints universels pourraient se dessécher et tomber en panne.

• Rôle : Maintenir les joints universels propres et lubrifiés.

• Emplacement : Elles entourent les joints universels des deux côtés.

Fourche coulissante

La fourche coulissante se trouve à l'extrémité de l'arbre de transmission. Elle permet à l'arbre de transmission d'ajuster sa longueur, s'adaptant ainsi aux mouvements de haut en bas du système de suspension du véhicule. Ceci est particulièrement important lorsque le véhicule passe sur des bosses ou que le poids se déplace.

• Rôle : Permet à l’arbre de transmission de changer de longueur selon les besoins.

• Emplacement : fixé à la boîte de vitesses ou à la boîte de transfert.

Fourches d'extrémité

Ces pièces métalliques relient l'arbre de transmission à d'autres éléments de la chaîne cinématique, tels que le différentiel ou la boîte de transfert. Elles sont reliées aux joints universels et jouent un rôle essentiel dans la transmission de la puissance de rotation depuis l'arbre de transmission.

• Rôle : relier l'arbre de transmission à d'autres composants.

• Emplacement : situées aux deux extrémités de l'arbre de transmission.

Roulement de support central

Sur les arbres de transmission plus longs, un roulement de support central contribue à réduire les vibrations en soutenant la partie centrale de l'arbre. Cette pièce permet de maintenir l'équilibre de l'arbre de transmission et d'assurer son bon fonctionnement.

• Rôle : Soutenir la partie centrale de l’arbre de transmission afin de réduire les vibrations.

• Emplacement : monté au milieu de l'arbre de transmission.

Masses d'équilibrage

Pour garantir un fonctionnement en douceur, des contrepoids sont ajoutés à l'arbre de transmission. Ceux-ci contribuent à répartir uniformément le poids de l'arbre, empêchant ainsi les vibrations susceptibles d'entraîner une usure excessive.

• Rôle : Compenser les vibrations et assurer une rotation en douceur.

• Emplacement : placés sur toute la longueur de l'arbre de transmission.

Accouplement flexible

Un accouplement flexible est un joint souple qui permet à l’arbre de transmission d’absorber les chocs et les vibrations. Ce composant contribue à prolonger la durée de vie de l’arbre de transmission en réduisant les contraintes exercées sur l’ensemble de la chaîne cinématique.

• Rôle : Absorber les chocs et réduire les contraintes exercées sur l’arbre de transmission.

• Emplacement : Positionné entre les principaux composants.

Bride

La bride est une pièce métallique plate et circulaire située à l'extrémité de l'arbre de transmission. Elle relie l'arbre de transmission au différentiel ou à l'ensemble d'essieu. Elle contribue à assurer la solidité de la liaison et à transmettre efficacement la puissance.

• Rôle : Assurer une liaison solide entre l’arbre de transmission et le différentiel.

• Emplacement : Fixée à l'extrémité de l'arbre de transmission.

Section 3 : Comment fonctionne un arbre de transmission

Comment un arbre de transmission transfère-t-il la puissance ?

L'arbre de transmission transfère la puissance de rotation du moteur aux roues. Lorsque le moteur génère un couple, l'arbre de transmission transmet cette force de rotation via les joints universels et les fourches de transmission, qui assurent la souplesse de la chaîne cinématique.

• Joints universels : ces pièces permettent à l'arbre de transmission de changer d'angle, s'adaptant ainsi aux mouvements verticaux du véhicule, par exemple lors du franchissement de bosses.

• Fourches coulissantes : elles permettent à l’arbre de transmission d’ajuster sa longueur au gré des mouvements de la suspension du véhicule, assurant ainsi une liaison fluide entre la boîte de vitesses et les roues. Ce processus garantit que la puissance est transmise en continu aux roues, permettant au véhicule d’avancer tant que le moteur tourne.

Que se passe-t-il en cas de défaillance d’un arbre de transmission ?

Si l’arbre de transmission tombe en panne, le véhicule perd sa capacité à transmettre la puissance du moteur aux roues. Cela signifie que le véhicule ne peut plus avancer ou, s’il le fait, qu’il ne pourra pas accélérer correctement.

Symptômes d’un arbre de transmission défaillant :

• Bruits inhabituels : des grincements ou des claquements peuvent provenir des joints universels ou de l’arbre de transmission lui-même s’ils sont endommagés.

• Vibrations : vous pouvez ressentir des secousses ou des vibrations, en particulier à vitesse élevée. Cela se produit généralement lorsque l’arbre de transmission est déséquilibré.

• Difficultés à tourner : un arbre de transmission endommagé peut affecter la rotation des roues, rendant le véhicule difficile à manœuvrer.

Causes courantes de défaillance :

• Usure : avec le temps, les composants de l'arbre de transmission, en particulier les joints universels, peuvent s'user.

• Problèmes de lubrification : sans lubrification adéquate, les joints universels et autres pièces mobiles peuvent se gripper ou tomber en panne.

Dommages : si l’arbre de transmission heurte un objet ou se désaligne, il peut se tordre ou se casser.

Un arbre de transmission peut-il être réparé ?

Oui, un arbre de transmission peut être réparé, mais la décision de le réparer ou de le remplacer dépend de l'étendue des dommages.

• Quand réparer : si les joints universels ou des pièces telles que la fourche coulissante sont endommagés mais restent fonctionnels, il est parfois possible de ne remplacer que ces composants.

• Quand le remplacer : si l’arbre de transmission est fortement tordu, fissuré ou si l’arbre lui-même est endommagé, il est préférable de le remplacer entièrement. Les réparations courantes comprennent le remplacement des joints universels usés, le regarnissage des manchons coulissants ou l’équilibrage de l’arbre. Toutefois, si l’arbre de transmission est trop endommagé, un remplacement complet constitue l’option la plus sûre et la plus efficace. Cette section explique le processus de transmission de puissance d’un arbre de transmission et décrit les conséquences d’une défaillance. Elle aborde également les cas où une réparation est possible et ceux où un remplacement complet est nécessaire, permettant ainsi aux lecteurs de bien comprendre comment entretenir leur arbre de transmission pour garantir la sécurité de leur véhicule.

Section 4 : Signes indiquant un arbre de transmission défectueux

Comment savoir si un arbre de transmission est défaillant ?

Un arbre de transmission défectueux peut entraîner de graves problèmes de performances sur votre véhicule. Voici quelques signes courants indiquant que votre arbre de transmission est peut-être défaillant :

Bruits inhabituels

Si vous entendez des bruits sourds, des grincements ou des crissements provenant du dessous de votre véhicule, cela peut être le signe d’un arbre de transmission défectueux. Ces bruits surviennent souvent lorsque les joints universels ou les roulements sont usés. Vous pouvez également entendre un bruit de « cognement » lors des accélérations ou des décélérations.

Secousses et vibrations

Les vibrations que vous ressentez au niveau du volant ou du plancher constituent un autre signe avant-coureur. Si l’arbre de transmission est déséquilibré, cela peut entraîner des rotations irrégulières, d’où des secousses. Ce phénomène est particulièrement perceptible à vitesse élevée.

Difficultés à tourner

Si l’arbre de transmission est endommagé, cela peut affecter la capacité du véhicule à tourner correctement. Vous pouvez remarquer des difficultés à tourner ou un comportement routier inhabituel lors des manœuvres de direction, en particulier dans les virages serrés.

Secousses lors de l’accélération

Si vous ressentez des secousses ou des à-coups lorsque vous appuyez sur l'accélérateur, cela peut être dû à un arbre de transmission usé. Ces secousses sont dues à un transfert de puissance irrégulier, notamment lorsque les joints universels ou d'autres composants sont usés.

Gaine d'arbre de transmission usée ou déchirée

Le soufflet de l'arbre de transmission protège les joints universels et les autres pièces de la saleté et des débris. Si vous constatez des fissures, des déchirures ou des fuites de graisse au niveau du soufflet, cela indique que les composants de l'arbre sont exposés à des dommages.

• Comment l’inspecter : vérifiez la présence de déchirures, de fissures ou d’éclaboussures de graisse visibles sous votre véhicule.

Jeu excessif dans l’arbre de transmission

Un jeu excessif dans l’arbre de transmission peut entraîner une perte d’efficacité dans la transmission de la puissance. Pour vérifier, saisissez l’arbre de transmission et essayez de le bouger. S’il y a un jeu ou un mouvement perceptible, l’arbre ou les joints universels sont peut-être usés et doivent être remplacés.

Section 5 : Avantages de l'utilisation d'un arbre de transmission

Transmission efficace de la puissance

L'arbre de transmission est essentiel pour transférer la puissance du moteur aux roues. Il garantit que l'énergie de rotation du moteur est efficacement transmise par la chaîne cinématique pour faire avancer le véhicule. Sans lui, la puissance du moteur n'atteindrait pas les roues, ce qui empêcherait le véhicule d'avancer.

Avantage principal : il assure un transfert de puissance direct et fluide, garantissant un fonctionnement efficace du véhicule.

Meilleure tenue de route

Sur les véhicules à traction arrière (RWD) et à transmission intégrale (AWD), l’arbre de transmission contribue à améliorer la maniabilité du véhicule. En répartissant le poids de manière plus équilibrée entre les essieux avant et arrière, il aide à renforcer la traction et la stabilité, notamment lors des accélérations ou dans les virages.

• Véhicules à propulsion arrière (RWD) : une meilleure répartition du poids pour un contrôle et une maniabilité accrus.

• Véhicules AWD : une puissance transmise en continu aux quatre roues pour une traction supérieure sur les surfaces glissantes.

Durabilité à long terme

Les arbres de transmission sont conçus pour résister à des niveaux élevés de couple et de contraintes, en particulier dans les véhicules qui exigent des performances à usage intensif. Des matériaux tels que l’acier et les alliages d’aluminium confèrent aux arbres de transmission une grande résistance et une longue durée de vie, même dans des conditions difficiles.

• Durabilité : les arbres de transmission fabriqués à partir de matériaux résistants sont capables de répondre aux exigences de diverses conditions de conduite, des autoroutes lisses aux terrains accidentés.

Simplicité et facilité d’entretien

La conception de l’arbre de transmission est simple, ce qui facilite son entretien et sa réparation. Contrairement à d’autres pièces complexes de la chaîne cinématique, l’arbre de transmission est relativement simple à inspecter, à remplacer ou à réparer en cas de besoin. Un entretien régulier contribue à prolonger sa durée de vie.

• Avantage : il est plus facile et plus économique de réparer ou de remplacer un arbre de transmission que de nombreuses autres pièces du véhicule.

Flexibilité de conception

Les arbres de transmission offrent une grande flexibilité dans la conception des véhicules, permettant aux constructeurs de créer différentes configurations de transmission. Qu’il s’agisse d’un système à traction avant, à propulsion arrière ou à transmission intégrale, l’arbre de transmission peut être adapté pour répondre aux besoins spécifiques de divers véhicules.

• Flexibilité de conception : cette flexibilité permet de créer différents types de véhicules, tels que des berlines, des camions et des véhicules tout-terrain, chacun bénéficiant de la polyvalence de l’arbre de transmission.

Section 6 : Inconvénients des arbres de transmission

Poids accru

L’un des principaux inconvénients d’un arbre de transmission est son poids supplémentaire. Sur les véhicules de grande taille, ce poids peut avoir un impact significatif sur le rendement énergétique. La masse de l’arbre de transmission, combinée à celle des composants nécessaires au transfert de puissance, peut réduire le rendement énergétique global, rendant les véhicules plus lourds et plus difficiles à faire accélérer.

• Conséquence : l’augmentation du poids peut entraîner une hausse de la consommation de carburant, en particulier chez les camions et les véhicules tout-terrain.

Coût et complexité de fabrication

La fabrication d’arbres de transmission de haute qualité peut s’avérer coûteuse. Elle implique l’utilisation de matériaux durables tels que l’acier ou les alliages d’aluminium, qui nécessitent un usinage et un assemblage spécifiques. De plus, les conceptions complexes, telles que les arbres de transmission en plusieurs parties ou ceux destinés aux véhicules tout-terrain, peuvent encore augmenter le coût.

• Enjeux clés : La fabrication d’arbres de transmission sur mesure ou haute performance implique des coûts de fabrication élevés et une main-d’œuvre spécialisée.

Entretien et inspections régulières

Les arbres de transmission nécessitent un entretien régulier pour rester en bon état. Cela comprend la lubrification, la vérification de l’usure et la vérification du bon fonctionnement de toutes les pièces. Si elles sont négligées, les pièces usées ou endommagées peuvent entraîner des réparations coûteuses, voire une défaillance totale, ce qui rend les inspections régulières indispensables.

• Tâches d’entretien : la lubrification, la vérification des joints universels et les inspections visuelles sont essentielles pour prévenir les dommages.

Flexibilité limitée sur les véhicules tout-terrain

Les arbres de transmission ne sont pas aussi flexibles que certains autres systèmes, tels que les transmissions par chaîne, en particulier lorsqu’ils sont utilisés dans des véhicules tout-terrain. Ces derniers ont souvent besoin de systèmes plus adaptables pour affronter des terrains accidentés et irréguliers, et les arbres de transmission peuvent rencontrer des difficultés face à des angles extrêmes ou des surfaces irrégulières.

Section 7 : Applications courantes des arbres de transmission

Industrie automobile

Les arbres de transmission sont indispensables dans les véhicules à traction arrière et à quatre roues motrices. Dans les véhicules à traction arrière, l’arbre de transmission relie le moteur à l’essieu arrière, permettant ainsi de transférer la puissance aux roues. Dans les véhicules à quatre roues motrices, l’arbre de transmission garantit que les quatre roues reçoivent de la puissance, ce qui est crucial pour les performances tout-terrain.

• Utilisation principale : transmission de la puissance aux roues pour le déplacement.

Industrie aérospatiale

Dans les hélicoptères et les avions, les arbres de transmission sont utilisés pour transférer la puissance du moteur vers les rotors ou les hélices. Ces arbres garantissent que la puissance générée par le moteur est efficacement transférée aux composants rotatifs qui fournissent la portance ou la poussée.

• Rôle : Transfert de puissance vers les pièces rotatives qui génèrent la poussée ou la portance.

Industrie maritime

Sur les navires et les bateaux, l’arbre de transmission joue un rôle essentiel dans le transfert de la puissance du moteur à l’hélice. Cela permet au navire de se déplacer dans l’eau. Dans les applications maritimes, l’arbre de transmission doit être suffisamment résistant pour supporter des conditions difficiles, telles que l’exposition à l’eau et au sel.

• Fonction : Transfère la puissance du moteur à l'hélice pour assurer la propulsion.

Machines industrielles

Les arbres de transmission sont utilisés dans divers types de machines industrielles, notamment les équipements agricoles, les engins de chantier et les outils de fabrication. Ils transmettent la puissance du moteur aux pièces motrices de ces machines, leur permettant ainsi d’effectuer des tâches telles que le labour des champs ou le déplacement de matériaux lourds.

• Applications : machines agricoles, grues, convoyeurs à bande et autres outils à usage intensif.

Motos et vélos

Certaines motos et certains vélos utilisent des arbres de transmission à la place de chaînes pour transmettre la puissance aux roues. Sur les motos, les arbres de transmission offrent un fonctionnement plus souple et plus silencieux que les chaînes. Ils nécessitent également moins d’entretien et sont plus durables dans certaines conditions.

• Différence : les arbres de transmission assurent une transmission de puissance plus fluide que les chaînes, en particulier sur les motos.

Production d’électricité

Dans les centrales électriques, les arbres de transmission relient les turbines aux générateurs, transférant l’énergie mécanique pour produire de l’électricité. Ces arbres sont essentiels pour garantir le fonctionnement efficace des turbines, contribuant ainsi à produire l’énergie nécessaire à diverses industries.

• Utilisation : Transmet l’énergie mécanique pour produire de l’électricité.

Conclusion

Dans cet article, nous avons exploré le rôle clé de l’arbre de transmission dans le transfert de puissance dans divers secteurs, de l’automobile à l’aérospatiale. Des inspections régulières et un entretien adéquat sont essentiels pour garantir une plus longue durée de vie à l’arbre de transmission de votre véhicule. Des réparations et des remplacements effectués en temps opportun permettent d’éviter des dommages coûteux et des problèmes de sécurité, garantissant ainsi le bon fonctionnement de votre véhicule.

FAQ

Q : Quelle est la fonction principale d’un arbre de transmission ?

R : L'arbre de transmission transfère la puissance du moteur aux roues, permettant ainsi au véhicule de se déplacer.

Q : Comment savoir si mon arbre de transmission est défaillant ?

R : Les signes indiquant une défaillance de l’arbre de transmission comprennent des bruits inhabituels, des vibrations, des difficultés à tourner et des à-coups lors de l’accélération.

Q : Un arbre de transmission peut-il être réparé ?

R : Oui, un arbre de transmission peut être réparé si des composants endommagés, comme les joints universels, sont usés. En cas de dommages importants, il doit être remplacé.

Q : À quelle fréquence faut-il inspecter un arbre de transmission ?

R : Les arbres de transmission doivent être inspectés régulièrement afin de détecter tout signe d’usure ou de problème de lubrification, et ainsi prévenir toute défaillance.

Q : Quels secteurs utilisent des arbres de transmission ?

R : Les arbres de transmission sont utilisés dans les secteurs de l'automobile, de l'aérospatiale, de la marine, des machines industrielles, des motos et de la production d'électricité.
